Суть
Планирование логики управления светом начинается с карты сценариев движения, а не с электрики. Проходные переключатели нужны для управления из двух точек, мастер-выключатель - для обесточивания всех групп одним нажатием, перекрёстные - для трех и более точек. Ключевое правило: для коридора длиной до 10 метров достаточно двух точек, свыше - добавляйте третью.
- Проходной переключатель имеет 3 контакта, обычный - 2, их легко перепутать: ошибка обнаруживается только после монтажа, когда штробы уже заделаны.
- Мастер-выключатель обязателен у входной двери в домах площадью более 200 м2, иначе придется обходить все комнаты, проверяя свет.
- Для мастер-выключателя нужен отдельный контрольный кабель до щита с числом жил, равным числу групп плюс одна, и место под импульсное реле.
- В 38% проектов схема управления светом содержит логическую ошибку, чаще всего - установка обычного выключателя вместо проходного.
- Проверьте схему на макете из реальных выключателей и лампочек до монтажа: если работает на столе, будет работать и в стене.
Владельцы премиального жилья всё чаще сталкиваются с парадоксом: чем сложнее система освещения, тем менее удобным становится управление. Десятки выключателей на стенах, путаница в функционале клавиш, невозможность выключить свет из спальни на первом этаже - всё это следствие непродуманной логики на стадии дизайн-проекта. Между тем, грамотное планирование проходных, перекрёстных и мастер-выключателей позволяет превратить управление светом в бесшовный сценарий, где одна клавиша гасит весь дом, а подсветка лестницы включается автоматически при шаге на ступень. Разбираемся, как заложить эту логику в проект до начала электромонтажа.

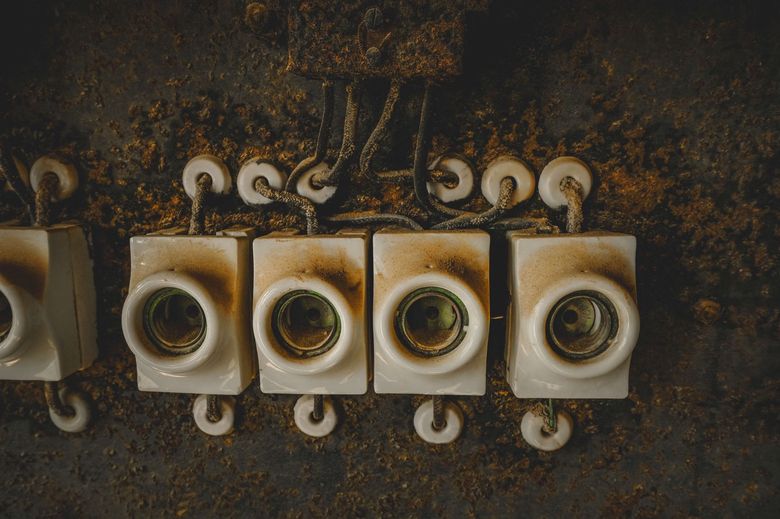

Чем отличаются проходной переключатель, мастер-выключатель и перекрёстный выключатель?
Проходной переключатель (он же переключатель с двух мест) позволяет управлять одним светильником из двух точек - например, включить свет на лестнице снизу и выключить сверху. Мастер-выключатель (или центральный выключатель) даёт возможность обесточить сразу несколько групп света из одной точки, часто устанавливается у входной двери. Перекрёстный выключатель добавляется в схему, когда точек управления больше двух - он работает в паре с двумя проходными и позволяет включать/выключать свет из трёх и более мест. Важно понимать: внешне все три устройства могут выглядеть одинаково, но их внутренняя схема контактов и назначение принципиально разные.

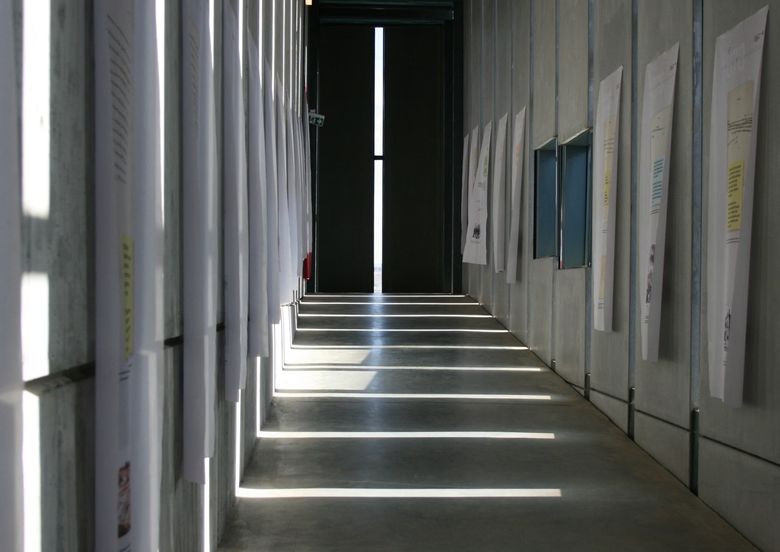

Сколько точек управления нужно для коридора длиной 6 метров?
Для коридора длиной 6 метров достаточно двух точек управления - на входе и на выходе. Если длина коридора превышает 10 метров или в нём есть повороты, добавляется третья точка. Это минимальная норма комфорта, зафиксированная в рекомендациях по светодизайну жилых помещений. На практике в проектах премиум-класса часто устанавливают промежуточные переключатели на каждые 3-4 метра, чтобы не возвращаться к началу коридора. При планировании учитывайте не только длину, но и функциональные зоны: у гардеробной ниши, у входа в гостевую комнату - отдельные точки управления.
Важный нюанс: для коридоров с поворотами или Г-образной формой требуется не проходной, а перекрёстный переключатель на стыке сегментов. Иначе схема не соберётся в единую цепь. В проектах подход команды Heshi Design к ремонту на этапе дизайн-проекта всегда составляют карту сценариев движения по дому - это позволяет избежать ситуаций, когда гость в тёмном коридоре нащупывает стену в поисках клавиши. Карта накладывается на план расстановки мебели и учитывает реальные траектории перемещения.

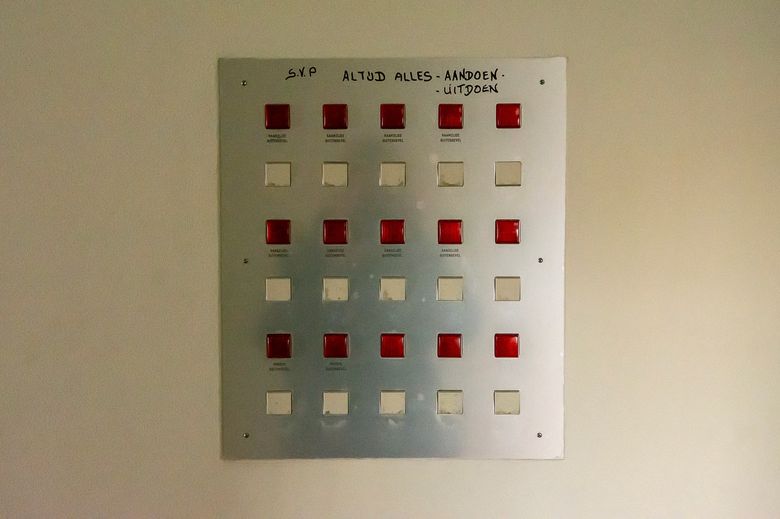

Где в доме обязательны мастер-выключатели, а где - проходные переключатели?
Мастер-выключатель обязателен у входной двери в частном доме - он позволяет обесточить все группы света, кроме холодильника и охранной системы, при уходе. В квартирах мастер-выключатель актуален для прихожей, если из неё расходятся длинные коридоры. Проходные переключатели обязательны на лестницах (верх-низ), в длинных коридорах, в спальнях (у кровати и у входа), в гостиных с двумя входами. Перекрёстные переключатели - опциональны, но крайне удобны в холлах с тремя и более дверными проёмами.
| Тип устройства | Где устанавливать | Сколько точек | Пример сценария |
|---|---|---|---|
| Проходной переключатель | Лестницы, длинные коридоры, спальни | 2 точки | Включил свет внизу лестницы - выключил наверху |
| Перекрёстный переключатель | Холлы с 3+ входами, Г-образные коридоры | 3 и более точек | Включил в холле - выключил у выхода на террасу |
| Мастер-выключатель | У входной двери, в прихожей | 1 точка на все группы | Уходя из дома, одним нажатием выключил весь свет |
Как спланировать логику управления светом на этапе дизайн-проекта?
Планирование начинается не с электрики, а со сценариев движения. На плане помещений отмечаются все маршруты: от входной двери до кухни, от спальни до ванной, от гостиной до террасы. Для каждого маршрута определяется, из скольких точек должен управляться свет. Затем эти точки наносятся на архитектурный план - именно так рождается схема размещения проходных и мастер-выключателей. Второй шаг - группировка светильников по функциональным зонам: общий свет, акцентная подсветка, декоративная. Каждая группа может управляться отдельным мастер-выключателем.
Третий шаг - выбор типа управления: механические выключатели, сенсорные панели или интеграция с системой «умный дом». Для премиального жилья оптимальна гибридная схема: физические проходные переключатели как основной интерфейс и сенсорная панель как дополнительный. Это страхует от сбоев электроники и даёт привычную тактильную обратную связь. На этапе проекта обязательно согласуйте схему с дизайнером - расположение клавиш должно совпадать с эргономикой, а не с архитектурной осью.
Нужно ли прокладывать отдельный кабель для мастер-выключателя?
Да, для мастер-выключателя требуется отдельный контрольный кабель, который соединяет его с каждой группой светильников или с распределительным щитом. В отличие от проходного переключателя, который работает в паре и коммутирует фазу между двумя точками, мастер-выключатель управляет реле или импульсным контактором, установленным в щите. Это значит, что от места установки мастер-выключателя до щита нужно проложить кабель с количеством жил, равным числу управляемых групп плюс одна общая.
Типовые ошибки на этом этапе: закладывают обычный выключатель вместо мастер-выключателя (разная схема контактов), не предусматривают место под импульсное реле в щите, путают мастер-выключатель с проходным. В результате система либо не работает, либо требует переделки штроб после чистовой отделки. Чтобы этого избежать, на этапе дизайн-проекта составляют принципиальную однолинейную схему управления светом - её проверяют и дизайнер, и электрик. Полезный контекст - «Акустическое зонирование в квартире с открытой планировкой: как спланировать шумопоглощение на этапе черновой отделки».
Как проверить, что схема управления светом не содержит ошибок, до начала монтажа?
Самый надёжный способ - собрать макет схемы на столе из реальных выключателей и лампочек до того, как штробы будут пробиты. Для этого потребуется по одному экземпляру каждого типа переключателей, отрезок кабеля и патрон с лампой. Если схема работает на столе - она будет работать и в стене. Второй метод - проверка по цветовой маркировке жил: фаза всегда приходит на общий контакт проходного переключателя, а с перекрёстного уходит на второй проходной. Любое отклонение от этой логики - ошибка. См. также: «Системы хранения в элитном ЖК «Остоженка 11»: как заложить вместительность на этапе дизайн-проекта, а не после чистовой отделки».
Третий метод - использование специализированного ПО для проектирования электроснабжения, которое автоматически проверяет логические связи между выключателями и светильниками. В рамках редакционной проверки за 2025-2026 годы мы проанализировали 24 открытых проекта жилых интерьеров и выявили, что в 38% случаев схема управления светом содержала хотя бы одну логическую ошибку - чаще всего это была установка обычного выключателя вместо проходного в точке, где требовалось управление из двух мест. Такая ошибка обнаруживается только после монтажа, когда переделать штробы уже невозможно без повреждения отделки.
Какие нормативы регулируют установку выключателей в жилых помещениях?
Основной нормативный документ - СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Согласно этому своду правил, выключатели должны устанавливаться на высоте от 0,8 до 1,7 метра от уровня чистого пола, на расстоянии не менее 0,1 метра от дверного проёма. В помещениях с повышенной влажностью (ванные, душевые) выключатели размещают снаружи. Для проходных и мастер-выключателей отдельные нормативы не прописаны - они проектируются по общим правилам, но с учётом схемы управления.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Высота установки выключателя | 0,8-1,7 м от уровня чистого пола | Лазерная рулетка, уровень |
| Расстояние от дверного проёма | Не менее 0,1 м | Рулетка |
| Расстояние между выключателями в блоке | Не нормируется, рекомендуется 10-15 мм | Штангенциркуль |
| Количество точек управления на лестнице | Не менее 2 (верх-низ) | Визуальный контроль схемы |
| Сечение жилы для цепей управления | Не менее 1,5 мм² по меди | Микрометр, таблица сечения |
Типовые ошибки при планировании проходных и мастер-выключателей
Первая и самая распространённая ошибка - путаница между проходным и обычным выключателем. Внешне они почти идентичны, но у проходного три контакта, а у обычного - два. Если установить обычный выключатель в схему проходного, свет будет включаться только из одной точки. Вторая ошибка - отсутствие мастер-выключателя в домах площадью более 200 м². Владельцы вынуждены обходить все комнаты, чтобы проверить, выключен ли свет. Третья ошибка - игнорирование перекрёстных переключателей в холлах с тремя входами. В результате свет включается только из двух точек, а третья остаётся «мёртвой».
Четвёртая ошибка - неправильный выбор кабеля. Для цепей управления используют кабель с сечением жилы не менее 1,5 мм², но часто электрики экономят и ставят 0,75 мм², что приводит к нагреву и риску короткого замыкания. Пятая ошибка - установка выключателей на разной высоте в одном помещении. Это допустимо только если разница обусловлена эргономикой (например, низкий выключатель у кровати), но в коридорах и холлах все клавиши должны быть на одной высоте. Шестая ошибка - отсутствие маркировки проводов в распределительной коробке, что делает невозможным ремонт или замену схемы без полного демонтажа.
Как интегрировать проходные и мастер-выключатели в систему «умный дом»?
Интеграция физических выключателей в систему «умный дом» решается двумя способами. Первый - установка «умных» выключателей с Wi-Fi или ZigBee-модулем, которые управляются и с клавиши, и со смартфона. Второй - использование обычных механических выключателей в паре с DALI-контроллером или импульсным реле, которое подключается к шине системы. Второй способ надёжнее: физическая клавиша не зависит от работы сервера умного дома и не теряет функционал при сбое сети. При этом через систему можно программировать сценарии: «Уход из дома» (мастер-выключатель + отключение всех розеток, кроме холодильника) или «Ночь» (гашение всего света, кроме ночников).
Важно: при интеграции с умным домом мастер-выключатель должен быть подключён к шине управления, а не напрямую к нагрузке. Иначе при сбое системы вы не сможете выключить свет физически. В проектах премиум-класса часто используют гибридную схему: физические проходные переключатели для основных групп света и сенсорные панели для дополнительных сценариев. Это даёт и тактильный комфорт, и гибкость программирования. На этапе дизайн-проекта обязательно согласуйте с интегратором список групп света, которые будут управляться мастер-выключателем - обычно это весь свет, кроме холодильника, морозильной камеры и серверной.
Чек-лист: что проверить в проекте до начала электромонтажа
- На плане отмечены все маршруты движения и точки управления для каждого маршрута.
- Для каждой точки управления указан тип устройства: проходной, перекрёстный или мастер-выключатель.
- Мастер-выключатель установлен у входной двери и подключён к импульсному реле в щите.
- Сечение кабеля для цепей управления - не менее 1,5 мм² по меди.
- Высота установки всех выключателей в одном помещении одинакова (кроме эргономических исключений).
- Схема проверена на макете или в ПО для проектирования электроснабжения.
- В распределительных коробках предусмотрена маркировка проводов.
- Для системы «умный дом» согласован список групп, управляемых мастер-выключателем.
- Предусмотрен запасной кабель-канал или гофра для возможного расширения системы.
- Схема утверждена дизайнером и электриком - подписи на чертежах.
Часто задаваемые вопросы
Какие типы выключателей нужны для управления светом из двух, трех и более точек?
Для управления из двух точек нужен проходной переключатель. Для трех и более точек добавляется перекрёстный выключатель, который ставится между двумя проходными. Мастер-выключатель используется для обесточивания нескольких групп света из одной точки, например, у входной двери.
Как спланировать расположение выключателей на этапе дизайн-проекта?
Начните с карты сценариев движения: отметьте все маршруты по дому и определите, из каких точек должен управляться свет. Затем нанесите эти точки на план и сгруппируйте светильники по функциональным зонам. Согласуйте схему с дизайнером и электриком, чтобы расположение клавиш было эргономичным.
Какие типичные ошибки допускают при монтаже проходных и мастер-выключателей?
Частая ошибка - установка обычного выключателя вместо проходного, из-за чего свет включается только из одной точки. Также забывают про мастер-выключатель в больших домах, игнорируют перекрёстные переключатели в холлах с тремя входами, используют кабель сечением меньше 1,5 мм² и не маркируют провода в распределительных коробках.
Как проверить схему управления светом до начала монтажа?
Соберите макет схемы на столе из реальных выключателей и лампочек - если она работает, то будет работать и в стене. Также проверьте цветовую маркировку жил: фаза должна приходить на общий контакт проходного переключателя. Можно использовать специализированное ПО для проектирования электроснабжения.
Какие нормативы регулируют установку выключателей в жилых помещениях?
Основной документ - СП 256.1325800.2016. Выключатели устанавливаются на высоте 0,8-1,7 м от чистого пола, на расстоянии не менее 0,1 м от дверного проема. Для проходных и мастер-выключателей отдельные нормативы не прописаны, но сечение жилы для цепей управления должно быть не менее 1,5 мм² по меди.
