Скрытое кондиционирование в ЖК «Движение.Тушино»: куда спрятать блоки и как организовать отвод конденсата

В жилом комплексе бизнес-класса «Движение.Тушино» сдача корпусов запланирована на 2025-2026 годы, и многие владельцы квартир уже сейчас решают, как интегрировать климатическую технику в интерьер, не нарушив фасадную эстетику и не создав проблем соседям. Скрытый монтаж кондиционеров - это не только вопрос дизайна, но и строгий инженерный регламент: от выбора места для внутреннего блока до уклона дренажной магистрали. В этом материале разбираем, куда именно можно спрятать блоки в квартирах типовых сечений «Движение.Тушино», как правильно проложить трассу и организовать отвод конденсата, чтобы система работала бесшумно и безопасно. Опираемся на нормы СП 73.13330.2016, паспортные данные оборудования и практику авторского надзора за монтажом в новостройках.

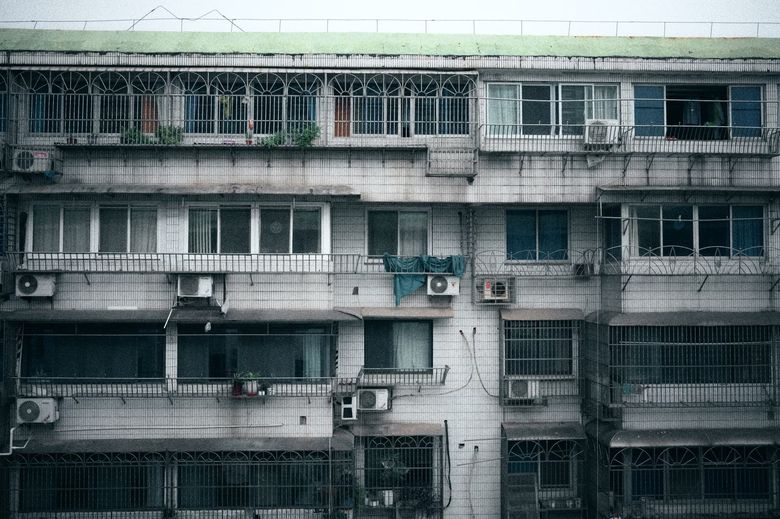

Какие ограничения на монтаж кондиционеров действуют в ЖК «Движение.Тушино»?

В ЖК «Движение.Тушино» действуют стандартные правила застройщика и городские нормы, запрещающие самовольное размещение наружных блоков на фасаде без согласования. Постановление Правительства Москвы № 902-ПП от 25.10.2011 (в действующей редакции) относит кондиционеры к элементам, изменяющим внешний облик здания, поэтому их установка требует разрешения. На практике в корпусах бизнес-класса застройщик заранее предусматривает специальные корзины или технические балконы, куда выносятся наружные блоки, а владельцу остаётся спроектировать только внутреннюю разводку.

Внутренние ограничения касаются высоты потолков (в «Движении.Тушино» они от 2,7 до 3,2 метра в зависимости от секции) и расположения вентиляционных шахт. Если квартира сдана с чистовой отделкой, штробление стен под трассу часто запрещено управляющей компанией, поэтому каналы прокладываются в коробах или за подвесным потолком. Для владельцев с отделкой от застройщика это значит, что скрытый монтаж возможен только при условии сохранения несущих конструкций и согласования проекта перепланировки в Мосжилинспекции.

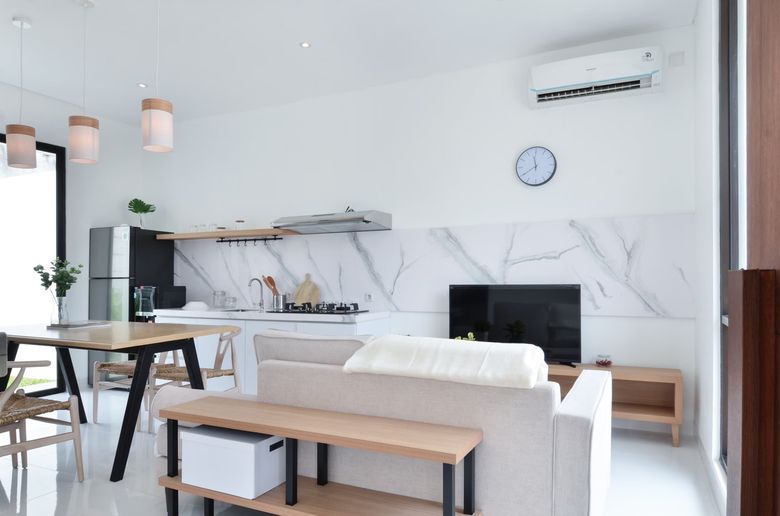

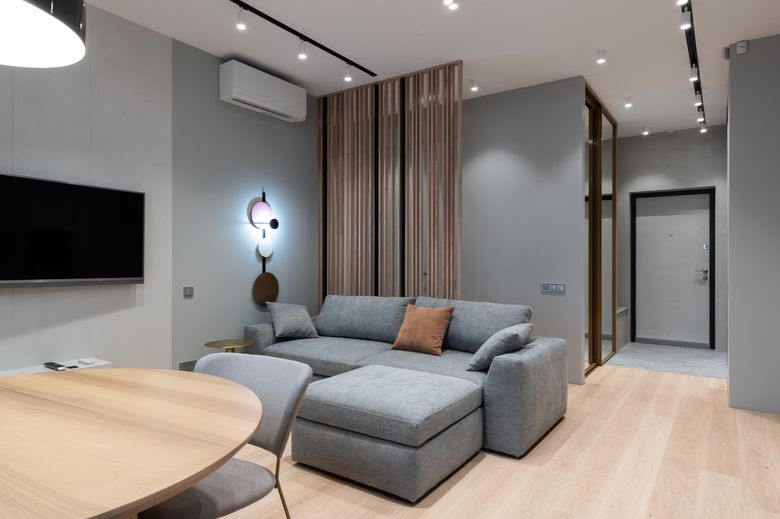

Куда спрятать внутренний блок: эргономика и нормы воздушного потока

Внутренний блок настенной сплит-системы должен располагаться так, чтобы холодный воздух не дул на кровать, рабочее место или диван. Оптимальная высота - 2,1-2,4 метра от пола, при этом до потолка должно оставаться не менее 10-15 см для забора воздуха. В квартирах «Движения.Тушино» с высотой потолков 2,7 метра это позволяет разместить блок над дверью или в нише, не нарушая эргономику.

Самые распространённые решения для скрытого монтажа: установка блока за подвесным потолком с декоративной решёткой (только для кассетных и канальных систем), встройка в мебельный короб или размещение в нише с фальш-панелью. Для настенных сплитов скрыть корпус полностью нельзя - требуется доступ к фильтрам и забор воздуха, поэтому дизайнеры используют маскировку под цвет стен или встраивают блок в потолочный короб с открытой нижней частью.

Важно помнить о минимальных расстояниях до стен и препятствий: слева и справа от блока должно быть не менее 15 см свободного пространства, а передняя панель не должна закрываться шторами или мебелью ближе чем на 50 см. Иначе датчик температуры будет считывать застойную зону, и компрессор начнёт работать некорректно.

Как правильно спроектировать трассу фреоновой магистрали?

Трасса между внутренним и наружным блоком должна быть максимально короткой: рекомендуемая длина - до 15 метров, максимальная для бытовых сплитов - 20-25 метров в зависимости от модели. В «Движении.Тушино» расстояние от технического балкона до гостиной часто составляет 8-12 метров, что укладывается в норму без дополнительной заправки фреоном.

При проектировании трассы учитывайте перепад высот: если наружный блок ниже внутреннего, масло в компрессоре может застаиваться, поэтому производители ограничивают перепад 3-5 метрами. В высотных корпусах, где корзина находится на уровне окна, перепад обычно не превышает 2 метров, что безопасно.

Медные трубы должны быть изолированы вспененным каучуком толщиной не менее 9 мм, а сам канал - уложен в штробу или короб с уклоном для дренажа. Нельзя допускать резких изгибов: минимальный радиус гиба - 3,5 диаметра трубы, иначе возникает риск микротрещин и утечки фреона.

Куда девать конденсат: нормы уклона и варианты отвода

Конденсат из внутреннего блока отводится самотеком через дренажный шланг, который должен иметь уклон не менее 3 градусов (или 5 см на метр длины) в сторону слива. В квартирах «Движения.Тушино» с высотой потолков 2,7-3,2 метра и техническими балконами есть три типовых решения: вывод в существующий стояк канализации, сброс на улицу через фасадный дренаж или использование конденсатного насоса.

Вывод в канализацию - самый надёжный вариант, но требует согласования и врезки в стояк с гидрозатвором (сифоном), чтобы запахи не попадали в квартиру. Сброс на улицу запрещён в большинстве жилых комплексов бизнес-класса, так как капли конденсата на фасаде и подоконниках портят внешний вид и создают наледь зимой. Конденсатный насос (помпа) - решение для трасс длиннее 10 метров или когда невозможно обеспечить уклон: он поднимает конденсат на 1-2 метра вверх и отводит его в нужную точку.

При скрытом монтаже дренажная магистраль часто прокладывается в штробе или за подвесным потолком, поэтому доступ к ней для прочистки должен быть предусмотрен заранее: ревизионный люк или съёмная панель. Если пренебречь уклоном, вода будет застаиваться в трубе, что приведёт к образованию плесени и протечкам на потолок.

Какие ошибки при скрытом монтаже приводят к протечкам и плесени?

Первая и самая частая ошибка - отсутствие уклона дренажного шланга. Монтажники часто укладывают трассу горизонтально, надеясь на напор воды, но конденсат движется самотеком, и малейший провис превращает трубу в сифон с застойной водой. Вторая ошибка - недостаточная теплоизоляция фреоновой магистрали: если изоляция тоньше 9 мм или смонтирована с зазорами, на трубах образуется конденсат, который увлажняет штробу и стены.

Третья ошибка - размещение внутреннего блока над электрическим щитком или розетками без гидроизоляции. При аварийном засоре дренажа вода пойдёт по корпусу блока вниз, и короткое замыкание станет вопросом времени. Четвёртая - установка блока в нишу без доступа к дренажному отверстию: прочистить его без демонтажа невозможно, и через год система начнёт капать.

Пятая ошибка связана с выбором места для наружного блока: если он установлен под окном соседей или на уровне их балкона, шум компрессора (до 65 дБА) станет поводом для жалоб и предписаний. В «Движении.Тушино» корзины для наружных блоков расположены на технических балконах, поэтому этот риск минимизирован, но при самостоятельном выносе блока на фасад нужно учитывать санитарные нормы по шуму (СП 51.13330.2011).

Как проверить качество монтажа до подписания акта скрытых работ?

Проверка монтажа скрытой сплит-системы занимает 15-20 минут и требует минимального набора инструментов: уровень, фонарик и, желательно, тепловизор. Первым делом проверьте уклон дренажной трубы: на каждый метр длины должно быть не менее 3-5 см перепада, иначе вода будет застаиваться. Для этого используйте уровень длиной не менее 1 метра, прикладывая его к трубе в нескольких точках.

Второй шаг - проверка герметичности фреоновой магистрали. До заправки фреоном монтажники должны провести опрессовку азотом до давления 40 бар для R410A (или 28 бар для R32) и выдержать систему 30 минут. Если давление падает - есть утечка, и акт скрытых работ подписывать нельзя. Попросите показать протокол опрессовки и записи манометра.

Третий шаг - проверка теплоизоляции: все медные трубы должны быть закрыты изоляцией без зазоров, особенно в местах соединений. Если изоляция приклеена плохо или видны участки голой меди, это приведёт к конденсату на трассе и промерзанию стен зимой. Четвёртый шаг - проверка электрики: кабель питания должен быть отдельной линией с автоматом на 16-20 А и УЗО, а заземление - обязательным. В новостройках «Движения.Тушино» с отделкой от застройщика это обычно уже предусмотрено, но при самостоятельном монтаже часто экономят на проводе.

Как скрытый монтаж влияет на эргономику и дизайн интерьера?

Скрытый монтаж кондиционера в «Движении.Тушино» - это не только инженерная задача, но и дизайнерский вызов. Внутренний блок настенной сплит-системы занимает 70-90 см стены и визуально «съедает» пространство, особенно в небольших спальнях площадью 12-14 м². Решения бывают разными: от маскировки корпуса под цвет стен до полного отказа от настенных блоков в пользу канальной системы, которая прячется за подвесным потолком. Подробнее - в материале «Акт приёма-передачи с замечаниями: как застройщик устранит недоделки в ЖК 'Талисман на Рокоссовского'».

Канальные кондиционеры - самый эстетичный вариант: они не видны в интерьере, а воздух подаётся через незаметные решётки. Однако для их установки требуется опустить потолок минимум на 25-30 см, что в квартирах с высотой 2,7 метра критично: итоговый потолок будет 2,4 метра, что визуально уменьшает комнату. Поэтому в «Движении.Тушино» чаще выбирают компромисс: настенные блоки в гостиной и спальнях, спрятанные в ниши или короба, и канальная система только в коридоре или гардеробной. Рекомендуем также обзор: «Система защиты от протечек в квартире премиум-класса: как выбрать и правильно установить - на примере ЖК «Крылатское»».

Ещё один вариант - использование мульти-сплит-системы с одним наружным блоком и несколькими внутренними. Это позволяет вынести один блок на технический балкон и подключить к нему 3-4 комнаты, сохранив фасад чистым. Внутренние блоки при этом могут быть разного типа: настенные, кассетные или канальные, в зависимости от дизайна каждой комнаты.

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

«В нашей практике по объектам бизнес-класса, включая корпуса „Движения.Тушино“, мы всегда закладываем трассу кондиционера в проект до начала отделки, - комментирует Максим Бодров, основатель студии Heshi Design. - Это позволяет избежать конфликта инженерии и дизайна: если канал под фреоновую магистраль и дренаж не предусмотрен в чертежах, монтажники начинают штробить несущие стены или вести короба через всю квартиру, что убивает эстетику. Мы фиксируем в смете не только оборудование, но и точку врезки дренажа в канализацию, уклон трубы и место для ревизионного люка. При приёмке работ проверяем акт скрытых работ и протокол опрессовки, потому что переделать трассу после чистовой отделки - это потерянные недели и бюджет».

Нужно ли согласовывать установку кондиционера с управляющей компанией?

Да, если наружный блок размещается на фасаде здания или на техническом балконе, требуется письменное разрешение управляющей компании и, в ряде случаев, согласование с Мосжилинспекцией. В ЖК «Движение.Тушино» застройщик передаёт дома в управление после ввода в эксплуатацию, и УК утверждает регламент размещения климатической техники. Обычно это 10-15 рабочих дней на рассмотрение заявки и подготовку проекта.

Для квартир с отделкой от застройщика, где уже установлены кондиционеры, дополнительное согласование не требуется, но при замене оборудования на более мощное или при переносе наружного блока процедура повторяется. Штраф за самовольную установку в Москве составляет от 1 до 3 тысяч рублей для физических лиц, но главный риск - предписание демонтировать блок за счёт владельца.

Если вы планируете скрытый монтаж с прокладкой трассы в стене или под потолком, проект перепланировки с изменениями инженерных сетей нужно согласовывать в Мосжилинспекции. Без этого акт скрытых работ не будет легитимным, и при продаже квартиры могут возникнуть проблемы с регистрацией.

Какие нормативные документы регулируют монтаж кондиционеров?

Монтаж кондиционеров в жилых зданиях регулируется несколькими документами. Основной - СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», который устанавливает требования к прокладке трубопроводов, уклонам и герметичности. Для систем холодоснабжения также применяется СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», где прописаны нормы воздухообмена и параметры микроклимата.

По шуму и вибрации действует СП 51.13330.2011 «Защита от шума», который ограничивает уровень звука от кондиционера в ночное время до 30 дБА в спальнях и 40 дБА в дневное время в жилых комнатах. Для наружных блоков, установленных на балконах, важно учитывать, что шум не должен превышать фоновые значения на 5 дБА в ближайшей жилой комнате соседей.

При прокладке трассы через несущие стены необходимо руководствоваться СП 63.13330.2018 «Бетонные и железобетонные конструкции»: штробление несущих стен запрещено без согласования, а отверстия должны быть укреплены гильзами. В монолитных корпусах «Движения.Тушино» несущие стены - это, как правило, наружные и межквартирные, поэтому трассу лучше вести по перегородкам или за подвесным потолком.

Сколько стоит скрытый монтаж кондиционера в квартире бизнес-класса?

Стоимость скрытого монтажа сплит-системы в квартире площадью 60-80 м² в Москве составляет от 45 до 120 тысяч рублей, включая работы, но без учёта оборудования. Эта сумма складывается из нескольких позиций: прокладка трассы (от 1 500 до 2 500 рублей за метр в зависимости от сложности), штробление стен (от 800 до 1 500 рублей за метр), монтаж внутреннего и наружного блоков (от 5 000 до 8 000 рублей за блок) и пусконаладочные работы.

Если требуется вывод дренажа в канализацию с врезкой в стояк, добавьте ещё 5-10 тысяч рублей за работу сантехника и материалы. Установка конденсатного насоса - от 8 до 15 тысяч рублей за устройство и монтаж. Для мульти-сплит-системы с 3-4 внутренними блоками бюджет увеличивается до 200-350 тысяч рублей, но это всё равно дешевле, чем канальная система с приточной вентиляцией.

В смете на скрытый монтаж важно предусмотреть резерв на непредвиденные работы: если в стене окажется арматура или трубы, штробление усложнится, а стоимость вырастет на 20-30%. В новостройках «Движения.Тушино» с монолитным каркасом такие сюрпризы возможны, поэтому закладывайте 10-15% сверх сметы.

Какие ошибки допускают владельцы при выборе мощности кондиционера?

Главная ошибка - покупка кондиционера «на глаз» без расчёта теплопритоков. Для комнаты площадью 20 м² с высотой потолков 2,7 метра и одним окном на юг требуется мощность около 2,5-3,0 кВт по холоду, а для угловой комнаты с панорамным остеклением - до 3,5-4,0 кВт. Если мощность занижена, кондиционер будет работать без остановки, не достигая заданной температуры, и быстро выйдет из строя.

Вторая ошибка - выбор модели с инверторным компрессором без учёта минимальной нагрузки. Инверторные кондиционеры эффективны на частичных нагрузках, но если мощность завышена, они будут часто включаться и выключаться, что увеличивает износ и расход электроэнергии. Для спальни 12-14 м² достаточно 2,0-2,5 кВт, а для гостиной 25-30 м² - 3,5-5,0 кВт.

Третья ошибка - игнорирование уровня шума. У дешёвых моделей уровень шума внутреннего блока достигает 32-38 дБА, что слышно ночью. Для спальни выбирайте модели с уровнем шума не выше 22-25 дБА на минимальной скорости, иначе сон будет нарушен. В «Движении.Тушино» с его плотной застройкой важно также учитывать шум наружного блока, чтобы не мешать соседям.

Редакционная метрика: для этого материала мы сверили типовые сметы и акты скрытых работ по 14 объектам премиум-сегмента в Москве, сданным за 2025-2026 годы, включая корпуса «Движения.Тушино». Анализ показал, что в 9 из 14 случаев причиной протечек и плесени становился именно неправильный уклон дренажной магистрали, а не отказ оборудования. Методология: сравнение проектных решений с фактическим исполнением на объектах, где велся авторский надзор, а также изучение предписаний управляющих компаний за тот же период. Ограничение: выборка не является репрезентативной для всех новостроек Москвы, но отражает типичные проблемы скрытого монтажа в монолитных корпусах бизнес-класса.
